KFH型工作原理

本系列横流式玻璃钢冷却塔采用两侧进风，靠顶部高性能的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。填料采用两面有凸点的点波片，通过安装头使点波片粘结成整体，以提高刚性，两面的凸点还可以避免直接滴水，因此提高了水膜形成能力，填料尾部设有收水措施。

设计特点/Designfeatures

1、节省空间，结构轻型化/Saveaspace,light-dutystructures

采用专为本系列冷却塔设计的高效热交换材料，其换热面积大幅度提高，与原HBLD系列及原HBLCD系列相比，其占地面积大幅度下降，由于结构设计的优化及采用钢结构，运转重量也大大降低。

2、良好的耐腐蚀性/Goodcorrosionresistance

塔体、水槽及面板均采用具有良好耐腐蚀性能的FRP材质，并在胶衣树脂中加有光稳定剂，具有良好的抗老化性能，经久不变色。塔体钢结构件在加工后采用热镀锌处理，提高冷却塔的耐腐蚀性能，在正常使用寿命内，不需要另外防腐。

3、组合式设计/Modulardesign

组合式设计，使工程与使用单位选择更加灵活实用，生产厂家交货更加快捷，安装单位组装更加方便，且在实际使用中，可以根据势源增减而自动开闭冷却塔塔体，达到更加节省能源。

4、节能省电/Energysavingsaveelectricity

低风阻散热填料配合独特流线型设计之风筒及大叶玄之高效能风扇，大大节省马达的耗电功率。

5、耐用持久/Durablelasting

塔体采用强化玻璃钢制造，不会腐蚀，减低保养及维修成本。所有塔体支架采用厚身钢材制造，并经过热浸锌处理，达到国家标准，持久耐用。

6、噪音低/Lownoise

大叶玄及流线型设计之风扇叶，再加上低转速运行使风扇特别安静。

7、容易组装/Easytoassemble

组合式设计，配件轻便使运输及安装简易。

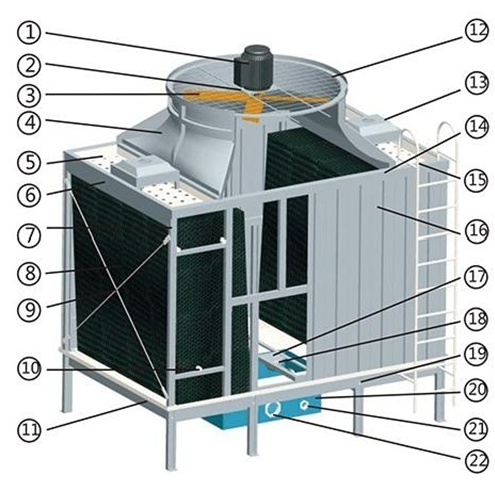

KYN系列结构图/KYN

①电机Motor

②马达支架Motorsupport

③风扇ExhaustFan

④风胴BellMouth

⑤洒水盆DistributionBasin

⑥挡水板WaterRetainingPlate

⑦框架Frame

⑧散热胶片Fillings

⑨拉力支TensionBranch

①填料杆PackingBar

①集水盒WaterBasin

Seriesstructure

①网架Grid

①分水器WaterSeparator

①包角WrapAngle

扶梯Ladder

①围板Casing

①检修桥OverhaulBridge

①浮球阀FloatValve

①底架TowerSupport

②水缸SuctionTank

②排污DrainPipe

②出水口Coldwateroutletpipe
